Een netwerkaansluiting lijkt simpel, tot je na het afmonteren geen link krijgt of de snelheid blijft hangen op 100 Mbit. Juist bij cat6 kabel aansluiten gaat het vaak mis op details: te ver ontmanteld, aders verkeerd gelegd of te strak getwist. Met de juiste werkwijze voorkom je dat je later opnieuw moet knijpen, testen en zoeken.
Cat6 is voor veel thuisnetwerken, kantoren en kleine installaties een logische middenweg. De kabel ondersteunt gigabitnetwerken zonder moeite en is geschikt voor hogere bandbreedtes dan oudere cat5e-bekabeling. Zeker als je vaste netwerkpunten aanlegt voor access points, camera’s, smart tv’s, pc’s of NAS-opslag, is cat6 een nette en toekomstvastere keuze.
Toch hangt de juiste keuze af van de toepassing. Voor een korte patchverbinding in een kast is een voorgemonteerde kabel vaak sneller en netter. Voor vaste installatie door buis, goot of wand is losse installatiekabel meestal praktischer. Daar zit ook meteen een belangrijk verschil: niet elke cat6 kabel is bedoeld om met een standaard RJ45-stekker af te monteren. Massieve installatiekabel vraagt vaak om keystones, LSA-aansluitingen of connectoren die expliciet geschikt zijn voor solid aders.
Voordat je begint, moet duidelijk zijn welk type afwerking je maakt. Sluit je een patchkabel af met een RJ45-connector, of werk je een wandpunt af op een keystone of wandcontactdoos? Die keuze bepaalt je gereedschap en connectoren.
Voor een directe afmontage op RJ45 heb je in de praktijk nodig: een cat6 kabel, passende RJ45-connectoren, een striptang of kabelmes, een krimptang en bij voorkeur een kabeltester. Gebruik je afgeschermde kabel, dan moeten de connectoren daar ook op aansluiten. Bij een afwerking op keystone heb je meestal geen krimptang nodig, maar wel een LSA-tool als het type keystone dat vereist.
Hier gaat het vaak al fout. Een cat6 kabel is dikker dan een eenvoudige patchkabel en niet elke connector accepteert dezelfde aderdiameter, mantelmaat of afscherming. Wie alleen kijkt naar “RJ45 is RJ45” komt regelmatig uit op een connector die mechanisch niet past of elektrisch slecht contact maakt.
Bij cat6 kabel aansluiten gebruik je normaal gesproken een van twee aderschema’s: T568A of T568B. In Nederland wordt T568B het vaakst gebruikt. Het belangrijkste is niet zozeer welke van de twee je kiest, maar dat je aan beide uiteinden hetzelfde schema aanhoudt als je een rechte netwerkkabel maakt.
De volgorde van T568B is:
Werk je op bestaande infrastructuur of op een patchpaneel waar al een standaard is gekozen, sluit daar dan op aan. Mixen van A en B aan verschillende uiteinden levert een crossover op. Dat is in moderne netwerken soms nog bruikbaar, maar in een normale installatie meestal niet wat je wilt.

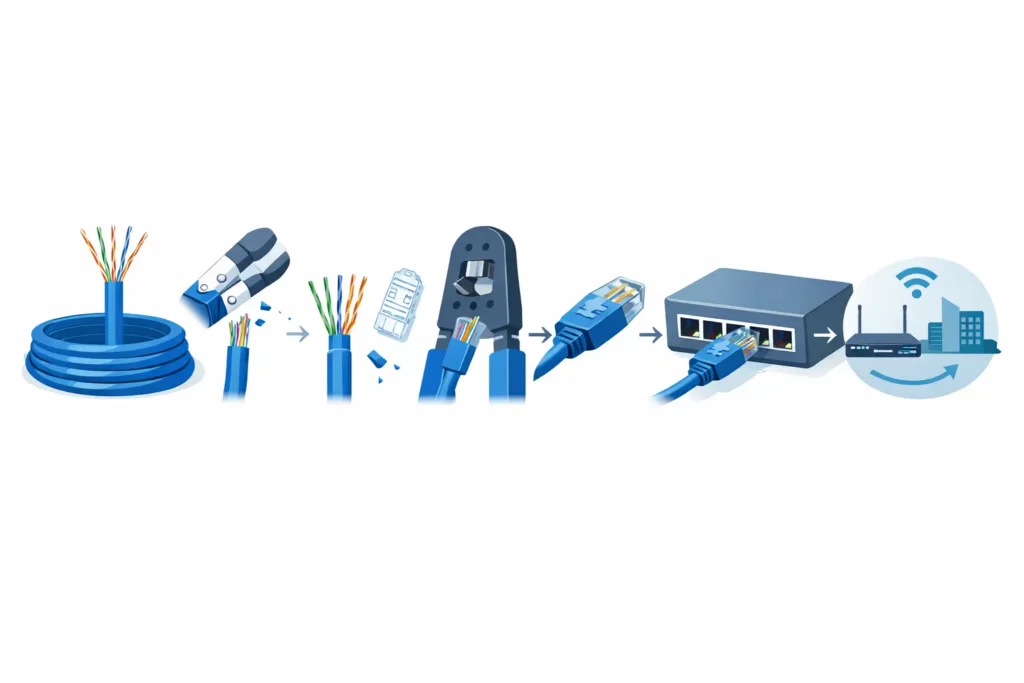

Verwijder een klein stuk buitenmantel, liever te weinig dan te veel. Meestal is 2 tot 3 centimeter voldoende om goed te kunnen werken. Beschadig de isolatie van de aders niet. Een kleine inkeping lijkt onschuldig, maar kan later zorgen voor breuk of storingen.
Binnenin zitten vier aderparen die getwist zijn. Die twisting is geen detail, maar essentieel voor de prestaties van cat6. Draai de paren daarom pas op het laatste moment uit elkaar en houd de ongetwiste lengte zo kort mogelijk. Hoe verder je de paren open trekt, hoe groter de kans op signaalverlies of het niet halen van de gewenste specificatie.
Breng de acht aders in T568B-volgorde naast elkaar. Trek ze recht tussen duim en wijsvinger, zodat ze strak en vlak liggen. Dit vraagt wat precisie, vooral bij stuggere installatiekabel. Neem daar de tijd voor, want de meeste fouten ontstaan precies hier.
Als de kleurvolgorde klopt, knip je de aders recht af op gelijke lengte. Ze moeten ver genoeg in de connector komen om contact te maken, maar niet zo lang dat de mantel buiten de trekontlasting blijft. Een nette rechte snede maakt het invoeren veel makkelijker.
Controleer visueel of elke ader in het juiste kanaal zit en helemaal tot voren komt. Bij transparante connectoren zie je dit direct. De kabelmantel moet ook deels mee de connector in gaan, zodat de trekontlasting daarop klemt en niet op de losse aders.
Gebruik een passende krimptang en knijp in één vloeiende beweging. De pinnen drukken nu in de aders en maken contact. Als de connector verschuift of scheef zit, is opnieuw beginnen meestal beter dan hopen dat het wel werkt.
Sluit de kabel aan op een netwerkkabeltester. Daarmee controleer je of alle acht aders correct zijn verbonden en in de juiste volgorde zitten. Zonder test kun je een fout pas merken als de verbinding onstabiel blijkt of de snelheid niet klopt.
Voor vaste bekabeling is afwerken op een keystone of wanddoos vaak de nettere oplossing. Zeker bij massieve cat6 installatiekabel is dit meestal betrouwbaarder dan een losse RJ45-stekker aanknijpen. De aansluiting blijft stabieler, de kans op kabelbreuk is kleiner en je installatie is later makkelijker te beheren.
Ook hier kies je T568A of T568B, meestal aangegeven met kleurcodes op de keystone. Je legt elke ader in de juiste sleuf en drukt die vast met een LSA-tool of gereedschapsloze klemconstructie, afhankelijk van het model. Houd opnieuw de aderparen zo lang mogelijk getwist. Trek dus niet eerst alles ruim uit elkaar om daarna pas te positioneren.
Bij afgeschermde cat6 kabel is correcte aarding ook een aandachtspunt. De folie of gevlochten afscherming moet goed aansluiten op een daarvoor geschikte, afgeschermde keystone of connector. Doe je dat half, dan heb je wel de extra dikte en prijs van afgeschermde kabel, maar niet het volledige voordeel.
De bekendste fout is een verkeerde aderindeling. Die zie je meestal snel terug op een kabeltester. Lastiger zijn fouten die wel een verbinding geven, maar geen goede prestatie. Denk aan te veel uitgehaalde twisting, een connector die niet past bij solid of stranded aders, of een mantel die niet onder de trekontlasting valt.
Een tweede valkuil is het combineren van onderdelen die op papier lijken te passen, maar in praktijk niet goed samenwerken. Een cat6 kabel met dikke mantel past bijvoorbeeld niet altijd in een standaard plug. Of een afgeschermde kabel wordt afgemonteerd met een niet-afgeschermde connector. Dan lever je kwaliteit in op het punt waar juist nauwkeurigheid nodig is.
Ook de omgeving speelt mee. Leg je de kabel strak langs stroomkabels of maak je scherpe bochten, dan kan dat invloed hebben op de signaalkwaliteit. Voor korte huis-tuin-en-keukenverbindingen merk je dat niet altijd direct, maar in langere trajecten of drukke netwerken kan het verschil wel degelijk zichtbaar worden.
Wie snel klaar wil zijn, kiest vaak automatisch voor een RJ45-connector aan beide uiteinden. Toch is dat niet altijd de beste oplossing. Bij vaste installatiekabel met massieve kern is een keystone, patchpaneel of wandcontactdoos vaak technisch netter. De kabel is daar simpelweg voor bedoeld.
Een stekker direct aan een stugge installatiekabel kan werken, maar wordt sneller mechanisch belast. Zodra de kabel beweegt of onder spanning staat, neemt de kans op contactproblemen toe. Voor een tijdelijke of korte oplossing kan het prima zijn, maar voor een blijvende netwerkinstallatie loont het om de afwerking goed te kiezen.
Een eenvoudige kabeltester is het minimale startpunt. Daarmee zie je of alle aders correct doorverbonden zijn. Maar een kabel die deze test haalt, is nog niet automatisch perfect afgewerkt voor maximale prestaties. Bij hogere eisen, langere afstanden of zakelijke installaties telt ook certificering of meting op parameters zoals demping en overspraak.
Voor de meeste thuisgebruikers en kleine werkplekken is een praktische controle voldoende: test de kabel, controleer of de netwerkapparatuur op gigabit linkt en voer daarna een bestandsoverdracht of snelheidsmeting uit binnen het eigen netwerk. Blijft de link steken op 100 Mbit, dan is er vaak een probleem met één of meer aders of met de afwerking van de connector.
Wie materialen zoekt voor cat6 kabel aansluiten, doet er goed aan kabel, connectoren, keystones en gereedschap als één geheel te bekijken. Dat voorkomt miskopen en bespaart tijd tijdens montage. Precies daar zit ook de waarde van een specialistisch assortiment zoals je dat bij Kabelmaxx verwacht.
Neem bij het afmonteren liever één minuut extra voor de kleurvolgorde, mantellengte en test achteraf. Dat is meestal het verschil tussen een kabel die het doet en een netwerkaansluiting waar je op kunt vertrouwen.
